SAT-Q32S — Двухместный стенд для калибровки и испытаний предохранительных клапанов высокого давления
Описание продукта Данный стенд оснащён встроенным автоматическим газовым бустером, обеспечивающим высокую скорость повышения давления и низкий уровень шума. Устройство позволяет повышать давление среды среднего уровня до высоких значений и предназначено для калибровки давления срабатывания и п...
Описание
маркер
Описание продукта
Данный стенд оснащён встроенным автоматическим газовым бустером, обеспечивающим высокую скорость повышения давления и низкий уровень шума. Устройство позволяет повышать давление среды среднего уровня до высоких значений и предназначено для калибровки давления срабатывания и проверки герметичности предохранительных клапанов высокого давления.
Область применения
Калибровка предохранительных клапанов высокого, среднего и низкого давления с испытательным давлением Ps ≤ 32 МПа (доступны опциональные модификации с максимальным давлением 40 МПа, 45 МПа, 50 МПа, 60 МПа, 70 МПа);
Фланцевые предохранительные клапаны с условным проходом DN 20–200 мм (доступны опциональные версии с максимальным DN 250 мм и DN 300 мм);
Предохранительные клапаны с дюймовой резьбой ZG ½" – 2½";
Предохранительные клапаны всех типов: полноподъёмные и микроподъёмные;
Фланцевые предохранительные клапаны различной толщины и конфигурации;
Предохранительные клапаны с метрической и дюймовой резьбой стандартных исполнений;
Предохранительные клапаны как отечественного, так и импортного производства.
Особенности оборудования
Оснащён автоматической системой газового бустирования, позволяющей напрямую повышать давление газа с 4–15 МПа (среднее давление) до высоких значений;
Двухместная пневматическая зажимная система — обеспечивает удобство и быстроту работы;
На малом посадочном гнезде — синхронно-кулачковый эксцентриковый механизм, исключающий необходимость установки центровочной прокладки при калибровке; адаптируется под различные условные проходы, отличается высокой эффективностью, удобством, скоростью и экономией расхода газа;
На большом посадочном гнезде — система бесступенчатой регулировки зажимного усилия в зависимости от диаметра и давления, что делает стенд пригодным для калибровки предохранительных клапанов среднего и высокого давления;
Двухманометровая индикация с четырёхдиапазонным переключением точных манометров в зависимости от уровня испытательного давления;
Специальная система калибровки для низкого и сверхнизкого давления (до 1,0 МПа) — обеспечивает повышенную точность и удобство работы с предохранительными клапанами низкого давления, а также оснащена защитой точных манометров малого диапазона от перегрузки;
Все регулирующие клапаны (включая калибровочный, разгрузочный и переключатель давления) — клапаны аэрокосмического и военного назначения;
Оснащён защитной оградительной панелью для безопасной калибровки предохранительных клапанов высокого давления — значительно повышает уровень безопасности;
Оборудование оснащено внутренним предохранительным клапаном с функцией автоматического срабатывания при превышении давления зажима.
Технические параметры
Диапазон испытуемых условных проходов (DN): DN 20–200 мм
Максимальное испытательное давление: 32 МПа
Точность калибровки: ±0,4 %
Внимание
В качестве испытательной среды используется азот или очищенный сжатый воздух. Источник подачи среды обеспечивается заказчиком;
Оборудование не предназначено для калибровки клапанов других типов.
связаться с нами
Сопутствующие популярные продукты
SAT-QBG — Малый передвижной (мобильный) стенд для калибровки и испытаний предохранительных клапанов высокого давления
Описание продукта SAT-QBG — Малый передвижной (мобильный) стенд для калибровки и испы...
SAT-QF150 — Стенд для калибровки и испытаний дыхательных клапанов
Описание изделия Предназначен для точной калибровки положительных и отрицательных дав...
SAT-QYX — Стенд для калибровки и ремонта предохранительных клапанов (с динамическим притиром)
Описание продукта SAT-QYX — Стенд для калибровки и ремонта предохранительных клапанов...
SRG-300M — Ручной притирочный стенд
Описание продукта Ручной шлифовальный рабочий стол Столешница увеличенной толщины с п...
YXJ — Комплект притирочного инструмента для уплотнительных поверхностей предохранительных клапанов с внутренним направляющим механизмом
Описание изделия Предназначен для ручной шлифовки плоских уплотнительных поверхностей...
SFX-100 — Ручной притирочный станок для предохранительных клапанов
Описание изделия Предназначена для динамической шлифовки плоских уплотнительных повер...
SAT-QTII — Стенд для калибровки и испытаний предохранительных клапанов высокого давления и большого диаметра
Описание продукта SAT-QTII — Стенд для калибровки и испытаний предохранительных клапа...
SAT-QAT — Двухместный стенд для калибровки и испытаний предохранительных клапанов
Описание продукта SAT-QAT — Двухместный стенд для калибровки и испытаний предохраните...
SAT-QBC — Малый передвижной (автомобильный) стенд для калибровки и испытаний предохранительных клапанов
Описание продукта SAT-QBC — Малый передвижной (автомобильный) стенд для калибровки и ...
SRG-DA — Автоматический притирочный станок для тарелей клапанов
Описание продукта Автоматическая шлифовальная машина для затворов клапанов Оборудован...
SAT-GLW — Стенд для калибровки и испытаний сверхвысокого давления резьбовых предохранительных клапанов
Описание продукта SAT-GLW — Стенд для калибровки и испытаний сверхвысокого давления р...
SAT-LW — Стенд для калибровки и испытаний предохранительных клапанов с резьбовым соединением
Описание продукта SAT-LW — Стенд для калибровки и испытаний предохранительных клапано...
SRT-H32D — Интеллектуальный стенд для калибровки предохранительных клапанов
Описание изделия Модель SRT-H32D Интеллектуальный стенд для калибровки предохранитель...

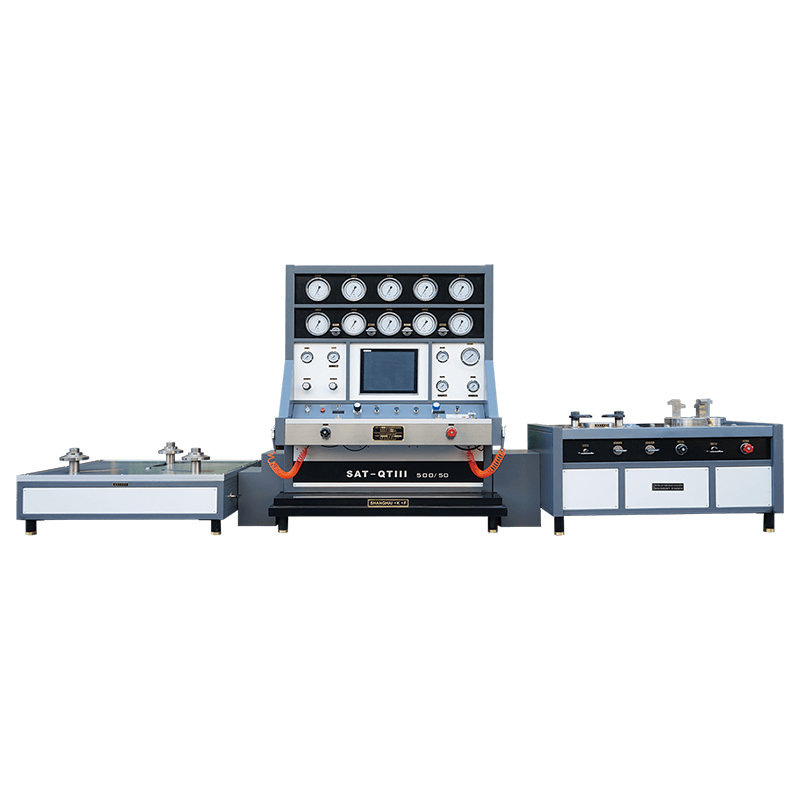

SAT-QTIII — Стенд для калибровки и испытаний предохранительных клапанов высокого давления и большого диаметра (с компьютерной системой)
